子庚科技的锅仔片贴纸设计

作者:子庚科技时间:2015年10月30日点击:3588

子庚科技多年来不仅专注锅仔片贴纸(俗称薄膜开关)的生产,而且在研发阶段更加注重引入客户,与他们一起研发和设计锅仔片贴纸。

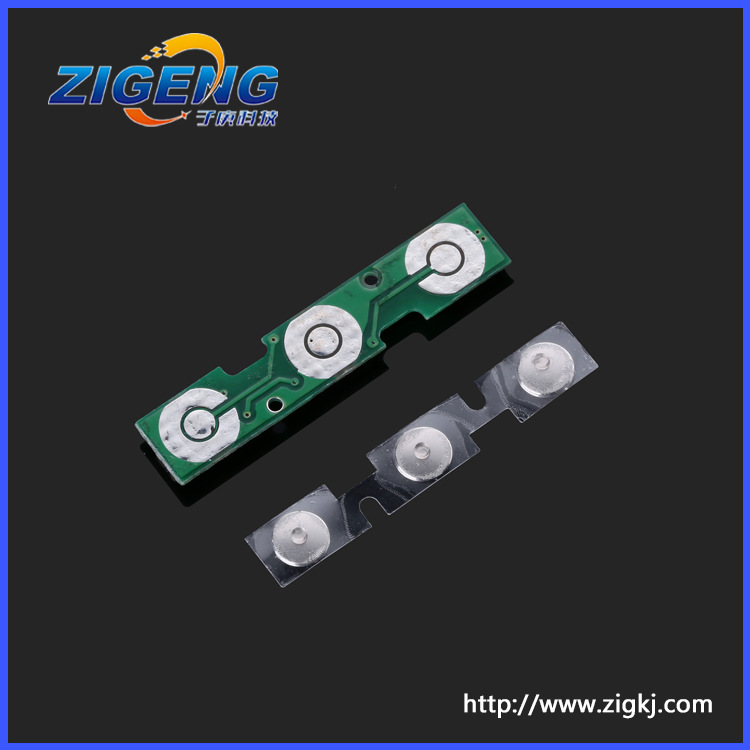

锅仔片贴纸示意图:

锅仔片贴纸,它是一片包含锅仔片(金属弹片)的PET薄片,用在PCB或FPC等线路板上作为开关使用,在使用者与仪器之间起到一个重要的触感型开关作用。贴片上的锅仔位于PCB的导电部位(金手指上方),当受到按压时,锅仔片的中心点下凹,接触到PCB的线路,从而形成回路,电流通过,整个产品就得以正常的工作。


关于锅仔贴纸的设计
一、设计时,注意锅仔片与锅仔片之间、锅仔片与机构孔、或者外形之间,间隙最好能够保留在0.5mm以上,以防止在使用过程中灰尘进入而导致导通不良。
二、力度。弹片的克力根据客户的不同产品来配选,小力度的有100g,160g,180g,200g再往上,有250g、280g、300g、350g等。全键盘按键建议采用低荷重130g的。普通的遥控器、手机按键,一般用160g或者180g ,防盗器,常用200g,而大型的仪器,设备上的按键,常选用250g以上的力度。

三、为了防止出现“间隙过大产生重压”或者“间隙过小产生顶到”的现象,建议设计中,锅仔片与按键导柱的间隙预留0.1mm。其余部分的组装情况需根据实际情况进行分析。
