圆形锅仔片,直径9mm,力度180gf,带1触点金属弹片,Dome片
圆形锅仔片,直径9mm,力度180gf,带1触点金属弹片,Dome片
  • SD-M9C18-1D

圆形锅仔片,直径9mm,力度180gf,带1触点金属弹片,Dome片

编号:M9C18-1D

分类:圆形锅仔片

型号:SD-M9C18-1D

规格:圆形9mm,力度180gf,带1触点金属弹片

订购热线
0755-27954861
立即订购

产品详情

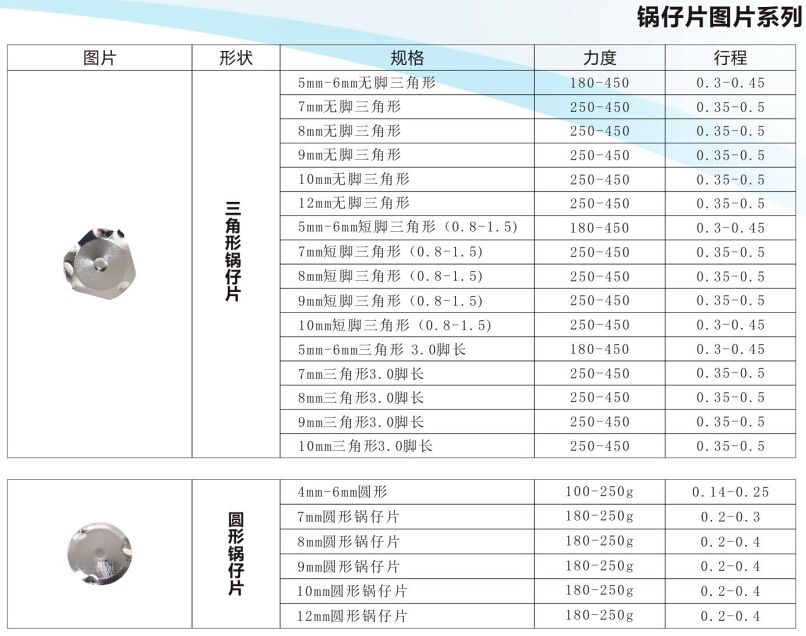

外形图 Diagram
圆形锅仔片,直径9mm,力度180gf,带1触点金属弹片,Dome片
一、圆形锅仔片简介:
圆形锅仔片有不同的直径大小,最少直径为2.5mm,最大直径大概在13mm左右,圆形锅仔片的力度一般比较少 最常用的力度在100-280gf之间。圆形锅仔片有四种带点的情况,带一个点,带四个触点和带五个触点以及没有触点。

二、圆形锅仔片工作原理:
圆形锅仔片是一款及小型的按键弹片,原始状态为凸形,经过外力做用下使得金属弹片向下凹与pcb板的导电部位接触,行程导电,工作完成。

三、圆形锅仔片材质说明:
材料:不锈钢SUS301/SUS304 表面处理:镀金、镀银、镀镍、不锈钢。 产品规格:直径2.4mm--16mm,荷重50g--650g(误差: +/- 10 g) 产品特点:接触电阻低、抗氧化耐磨损、高寿命、安装简单。 环保要求:符合Rohs要求 工作寿命: 50W-100W/次

四、测试条件
1.温度及湿度: -温度:25℃±3℃ -湿度:60%±5 2.机械电气特性:测试原料在测试前于平面上反复按10次消除残留应力后测试。

四、圆形锅仔片应用范围:
圆形锅仔片是一种行程极小的金属弹片,能够使用在一些比较精密的产品按键上使用,比如手机、平板电脑、手表按键等。
