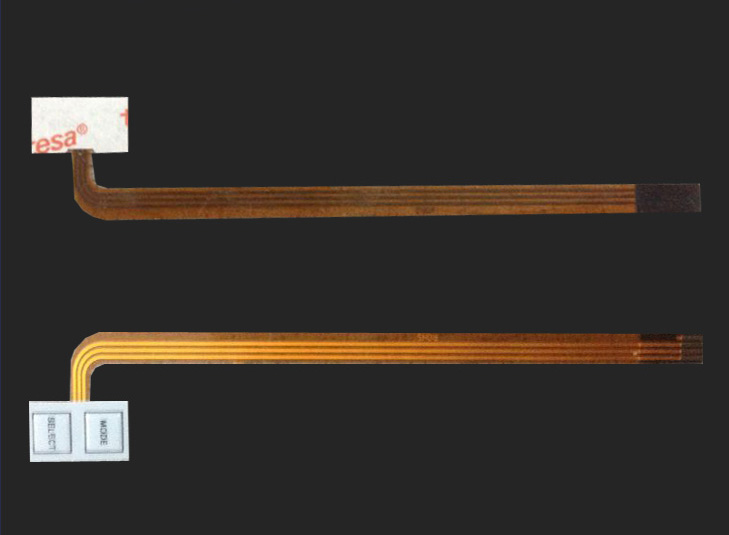

FPC乱线路其中一条正反面如下图：
FPC软板构造
FPC软板一般会在表面处理，减少氧化耐磨抗压性。可以在表面镀锡、镀镍、镀金、涂松香等处理。FPC软线路板有单面、双面、多面结构。大小一般在580mm*580mm min、1200mm*450mm max，厚度在0.6mm到2.5mm之间，是一种以聚酰亚胺材料制作而成，带有许多密集的软线路。

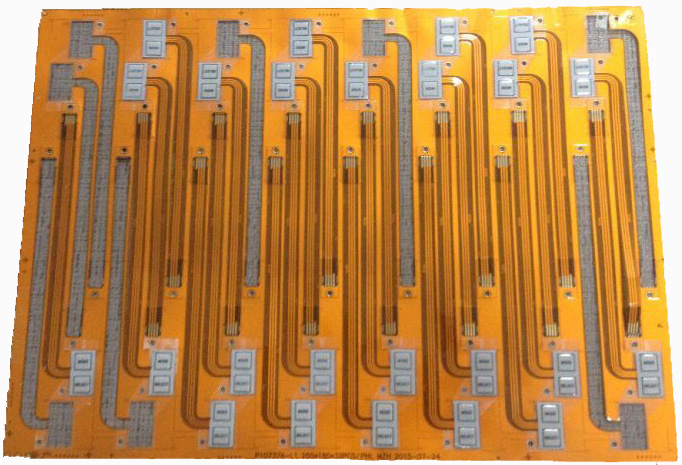

FPC软线路图
FPC软板工艺
采用聚丙烯酸树脂制作而成的一种薄膜软性线路板按键，可当成胶片用。使用高粘胶，能使两接口完全黏合。板块表面镀金等处理，表面光泽好，坑氧化性极强。特需工艺加工制作，线路板能弯曲。采用软质亚克力层压合在版面上，可以当成焊膜也可以保护外层线路，外表绝缘导电性能好。
薄膜开关
软线路称薄膜开关，简称PET薄片，是FPC软线路板上最常见的按键开关。薄膜按键与软线路紧密结合，软性亚克力防护焊接。有一定的耐磨和操作手感，按键内部加以镀锡等处理，形成双层保护。很难被氧化，以及不正当操作损坏薄膜按键开关。
运用范围
笔记本电脑、手机、汽车、机电设备、跑步器、LED、连接器、电量监测仪、安全防护设备、自动取款设备、军工设备、航空设备、家电产品、数控机器、医疗行业、检查仪器等产品运用上。
FPC板注意事项
1. FPC软性板不能反复弯折，容易造成折断。 2. 薄膜按键不要用力往下压而不放，容易造成软性亚克力保护层受损或开关失去原有的手感甚至损坏。 3. 使用温度不能超过70℃，最低温度不能低于-20℃。最好在常温下使用，以免影响正常工作。 4. 生产过程中热冲温度不要超过288℃，焊接温度不能超过230℃（焊接时间应把握在3-5s）。 5. 通电测试要注意最高电压控制在300V以下
