2.4G灯饰遥控器锅仔片,圆形锅仔片直径5mm,单层结构PET,14KEY锅仔METALDOME
2.4G灯饰遥控器锅仔片,圆形锅仔片直径5mm,单层结构PET,14KEY锅仔METALDOME

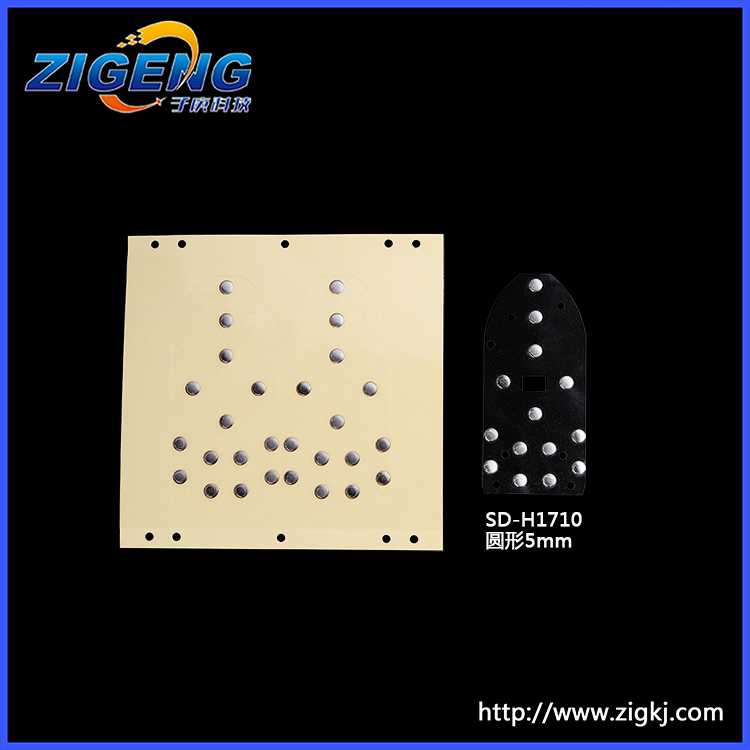

  • SD-H1710圆形5mm

2.4G灯饰遥控器锅仔片,圆形锅仔片直径5mm,单层结构PET,14KEY锅仔METALDOME

编号:H1710

分类:黄色单层结构

型号:SD-H1710

规格:圆形锅仔片直径5mm,力度180gf,14KEY锅仔片贴纸,2.4G灯饰遥控器锅仔片

订购热线
0755-27954861
立即订购

产品详情

外形图 Diagram
2.4G灯饰遥控器锅仔片,圆形锅仔片直径5mm,单层结构PET,14KEY锅仔METALDOME
一、产品工作原理:
薄膜按键上的金属弹片位于PCB板上的导电部位(大部分位于线路板上的金手指上方),当受到按压时,弹片的中 心点下凹,接触到PCB上的线路,从而形成回路,电流通过,整个产品就得以正常工作。金属弹片(锅仔片),英 文metal dome,采用不锈钢制成,是开关上的一个重要组成部分,借助于金属弹片的的导通性,在操作者和产品 之间起到一个优质的开关的作用。同时,利用锅仔片的稳定的回弹力(按下后自动回位),和超长的寿命给操作 者提供优质的触觉反馈。弹片主要用于印刷线路板等硬性板的薄膜开关中。我们可以根据客人的要求制作不规格 的薄膜按键导电膜(薄膜开关)。事实上,这类产品都是根据客人的图纸或要求来做的,并没有所谓的标准件或 库存货等。

二、产品的结构分类:

(1)单层结构
这是始初的最简单的结构,金属弹片位于Mylar胶(一层带胶的PET)的下方,有通气孔以保证基本的手感与使用。 (2)双层结构
与单层导电膜不同的是,它多了一层Spacer (隔片),弹片更好地贴与Mylar胶之上,并与线路板保持良好的接 触,拥有更好的手感(有些类似于薄膜开关的‘鼓包’)另外,双层结构导电膜上的通气槽能更有效的防止PET层 被弹片的披锋毛刺等所划伤,同时也能阻止灰尘进入PET层。

三、材质说明:

材料:不锈钢SUS301/SUS304
表面处理:镀金、镀银、镀镍、不锈钢。
产品形状:三角形、圆形、十字形、椭圆形、异形等。(可来图来样开模定制)
产品规格:直径2.4mm--16mm,荷重50g--650g(误差: +/- 10 g)
产品特点:接触电阻低、抗氧化耐磨损、高寿命、安装简单。
环保要求:符合Rohs要求 工作寿命: 50W-100W/次

四、应用范围:

锅仔片,锅仔贴纸广泛应用在门禁对讲机设备,灯饰遥控器,智能保险柜,汽车遥控器,电动车遥控按键,圣诞树LED灯遥 控开关,无线蓝牙耳机,行车记录仪,医疗产品,电子称,门铃等电子产品.

五、测试条件

1.温度及湿度: -温度:25℃±3℃ -湿度:60%±5
2.机械电气特性:测试原料在测试前于平面上反复按10次消除残留应力后测试。

六、机械特性

1. STROKE:0.32±0.02mm( 5018EDO-5D Ø5 )用Ø1.6的测试头在DOME的中心部分加垂直下重,增 加重量动作后ON为止的距离
2.OPERATING ( 5018EDO-5D Ø5 ):
-启动力(CP):180±20gf(DOME给1CYCLE启动时候需要的最小压力)
-恢复力(RL):68gf(DOME 1CYCLE启动中从接通到断开时候的最大压力)
-点击率(%):45%±10%((启动力-恢复力)/(启动力))×100%
*点击率的情况根据制造厂商的规格进行测试,可能会与贵司要求的规格有一定误差,但足以满足贵司的规格要求。

七、.耐久性

1.S/W耐久性:用Ø1.6头往垂直方向启动50次后弹片规格变化率在25%以内,S/W机能无损伤。
测试压力: 300gf
速度: 90回/分钟

八、内环境性

1.耐热性:温度85℃±3℃的条件存放24小时后重新存放在常温中2小时后取出样品观察未发现有起泡、起翘、溢胶 等不良
2.耐湿性:温度60℃±3℃的相对湿度90~95%的条件下存放24小时后重新存放在常温中2小时后无起泡、起翘、溢 胶等不良
3.耐寒性:温度-30℃±3℃的条件下存放24小时后重新存放在常温中2小时后无起泡、起翘、溢胶等不良
4.使用温度范围:-30℃~+70℃
5.保存温度范围:-40℃~+85℃
6.喷盐水TEST:
温度 : 35℃
浓度 : 5%
喷雾 : 8hr
存放 : 16hr 3CYCLE TEST无起泡、起翘、溢胶等不良
