黄色单层锅仔片贴纸，三角形7mm锅仔片按键，350gf力度金属弹片

编号：2040

分类：黄色单层结构

型号：SD-2040

规格：三角形7mm锅仔片，黄色单层贴纸，力度350gf，寿命10万次以上

订购热线
0755-27954861

立即订购

产品详情

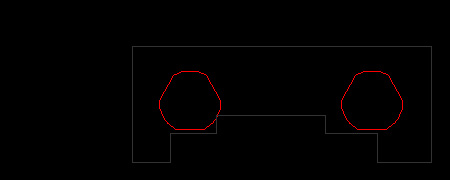

外形图 Diagram

一、SD-2040单层锅仔片贴纸介绍：
单层锅仔片贴纸，黄色尼龙材料，属于单层结构，是最简单结构的贴纸，有通气孔，没有出气槽。单层贴纸没有Spacer隔片。有整版贴合需要剪切贴的，SD-2040属于8KEY贴纸，使用三角形7mm锅仔片，是一种在锅仔片中力度比较大的一种金属弹片，力度在350gf之间，带有一个触点和三个卡点或四个触点。

二、SD-2040单层锅仔片贴纸工作原理：
黄色贴纸直接贴在PCB板的导电部位，当手指向下一个压力时，金属弹片就会形成一个上向的力并且形状会向下凹，与导电布为接触形成通电。当手松开后弹片会立即弹起，断开与导电部位的接触。锅仔片具有电阻小，形成小，操作简单方便，成本低等特点。

三、SD-2040三角形7mm锅仔片测试条件：
首先测试温度不要在低于20摄氏度以下温度下测试也不能高于30摄氏度以上温度下测试，保持好湿度在50%以上65%以下。
然后是在测试前要消除残余在锅仔按键上的力，为了更准确的测试好锅仔片寿命还需要多测试几个锅仔片开关，得出准确结果。

四、SD-2040黄色单层锅仔片贴纸运用范围：
单侧锅仔片贴纸能运用于对操作手感没、防水、耐高温没有特别要求的产品上，比如能运用于门禁按键上、门铃、密码按键锁、电子遥控器和儿童玩具车按键、各类灯饰按键开关、部分医疗产品、部分耳机按键、行车记录仪、保险柜等产品上运用。
